運用2920在原有網路架構下建立LAN TO LAN VPN問題

運用2920在原有網路架構下建立LAN TO LAN VPN問題

文章michaelchen » 週三 5月 29日, 2013年 3:15 pm

門神您好,
有個問題一直搞不定,想向您請教
最近在試架台灣<->大陸之間的LAN to LAN VPN時遇到了些問題,不知道是不是個人的觀念錯誤,還是設備設定上的問題。

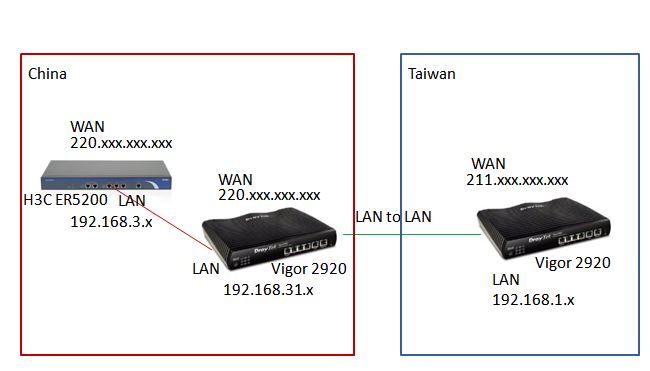

大概的狀況示意圖如下:
圖檔
大陸點原有H3C ER5200的路由器,希望透過2920與台灣的2920做site to site VPN,但不破壞原有的架構,因此想利用另一條光纖+IP,讓大陸的2920與台灣的2920做LAN to LAN。
但如何設定讓H3C底下的電腦可以經透過H3C中的規則,連到大陸的2920利用LAN to LAN連回到台灣的主機。
是利用
1. H3C LAN接2920 LAN,2920的LAN設固定IP不啟動DHCP,H3C及2920設路由互傳
2. H3C LAN接2920 WAN
3. 利用1的方法但啟用第二子網路
反覆試了幾種都不成功,想向您請教那一種做法比較洽當,有沒有一些該注意到的地方。
謝謝您!!!
附加檔案
michaelchen

文章: 2
註冊時間: 週三 5月 29日, 2013年 11:50 am
來自: 南投
送出感謝: 0 次
擁有感謝: 0 次

Re: 運用2920在原有網路架構下建立LAN TO LAN VPN問題

文章門神 » 週三 5月 29日, 2013年 4:31 pm

台灣要填TCP/IP More 192.168.3.0/24

大陸的第二段要改成 vlan 2

開vlan 1和vlan 2的inter routing

版本要v337以上
ps:求助順序請直接
(1)電洽 04-2260-5121 / 0963-685-121
(2)http://line.naver.jp/ti/p/%40xat.0000132120.jmw 技術客服 LINE
(3)問題請優先洽詢 help@ublink.org
Telegram 頻道 Channel https://t.me/ublinkorg 韌體更新發佈
其他線上聯絡方式,http://www.ublink.org/index.php/contact
頭像
門神

文章: 6266
註冊時間: 週五 12月 8日, 2006年 11:10 am
來自: 台中
送出感謝: 16
擁有感謝: 0 次

Re: 運用2920在原有網路架構下建立LAN TO LAN VPN問題

文章michaelchen » 週五 5月 31日, 2013年 5:41 pm

謝謝您!
已經可以了,剩下是routing的問題。
michaelchen

文章: 2
註冊時間: 週三 5月 29日, 2013年 11:50 am
來自: 南投
送出感謝: 0 次
擁有感謝: 0 次

Re: 運用2920在原有網路架構下建立LAN TO LAN VPN問題

文章門神 » 週五 5月 31日, 2013年 5:47 pm

Welcome

要買對地方 @onion9@
