DrayTek Vigro2920n 架站應用問題

[Jing]

各位好

個人於日前購入 Vigro2920n 之後有一些應用上的問題，目前使用的是一條中華電信光世代 50M/5M 線路，利用 Vigro2920n 的雙 WAN 分別取得固定 IP 和浮動 IP，以下是目前的網路結構圖。


目前在 NAS01 和 NAS02 各自架了一個網站，NAS02 的部份是以 DDNS 的方式架站，從外部連網進入這兩個網站沒有問題，但是位於 VLAN2 的電腦無法進入 NAS01 的網站，相反的在 VLAN1 的電腦也無法進入 NAS02 的網站。

不知道小弟這樣的規劃是不是有問題?，或是有相關設定沒有處理?，還請各位先進不吝指導，謝謝。

[門神]

版本幾版

Vigor 2920n的Lan 1和Lan2是否有切vLan ?

vLan 的設定為何

不要管外面Wan IP

輸入內部IP可以彼此看見嗎??

請將IP/Password 和問題Mail到help@ublink.org

[Jing]

您好 感謝回覆

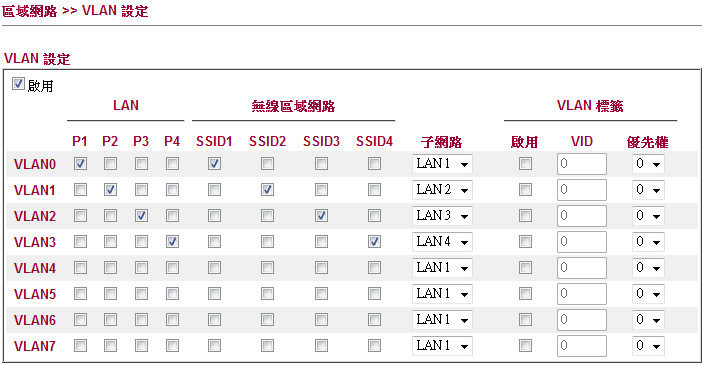

購入 Vigro2920n 時的版本已是目前最新版 v3.3.7，以下是目前的 VLAN 設定圖，先前曾嘗試過將 VLAN1 勾選 P1、P2，得到的效果是 Vigro2920n 中的 LAN1 和 LAN2 電腦可以互通，但是仍無法進入對方的 NAS 網站。


已將 IP/Password 寄到指定信箱

謝謝

[門神]

連不到您提供的IP

開啟遠端管理請參考
使用Vigor的設備如何開啟遠端管理
http://www.ublink.org/index.php/compone ... vigor.html

您有切vLan那應該就是問題所在了
vLan的觀念
vLan的Tag 和 Untag 的觀念
http://www.ublink.org/index.php/compone ... ntag-.html

您的可參考
使用2920 vLan功能,印表機在vLan1和2電腦在vLan3和4想要使用vLan1和2的印表機
http://www.ublink.org/index.php/compone ... lan12.html

[Jing]

門神 兄 您好

不好意思先前沒有將遠端管理開啟，稍早前已將遠端管理開啟，但是考量到該 IP 有網站在運行，所以是否能勞煩您改採 VPN 連線的方式進入?

小弟已將 Vigor2920n 中的 VPN 開啟，並自行測試連線可正常進入，也將 VPN 連線所需的相關資訊寄到您的信箱中。

另外，小弟在先前已看過您提供的文章，只是個人對於這方面的觀念還不清楚，經過了幾次測試性的設定後還是沒能達到個人需求，因此還是需要讓專業的您來指導。

勞煩之處，還請包涵，謝謝

[門神]

已調整

[Jing]

您的動作真快

依照您的設定，個人剛剛試驗的結果還是不通，VLAN1 中的電腦還是無法進入 VLAN0 中的 NAS 網站。

其實，您現在的設定小弟先前也曾試過，原本也以為這樣的設定是可行的，但就是不通，不知道是哪個環節出錯了?

有勞您再次查看，謝謝

[門神]

Try it

如果不行

需要讓我搖控一台11.x的PC

[Jing]

還是不行 ...

目前看到位於 VLAN0 的 PC01 已由原先的 11.xx 變為 12.xx，所以現在這台電腦也沒辦法進入 NAS01 網站。

請問一定需要 11.xx 的電腦供您遙控嗎?，如果提供 12.xx 的電腦是否可行?

[門神]

應該是192.168.11.x的會比較好

不然就建議你把vLan1和vLan2合成一個

不然你要切port Base vLan又要Route

可能得花點時間TEST一下

[Jing]

不好意思，剛剛想到一件事不知道是否有關聯?
目前這兩台 DI-707P 雖已關閉 DHCP，但是它們本身的 LAN IP 一台是 11.xx，另一台是 12.xx

[門神]

我覺得應該是過了

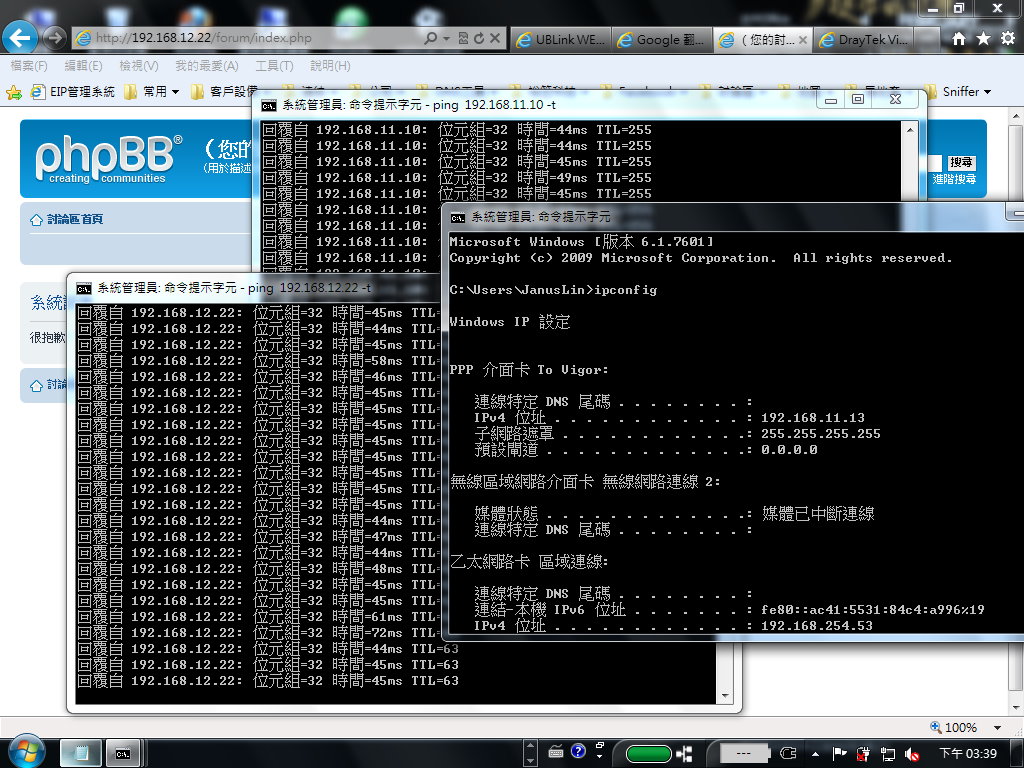

我用VPN TEST是OK的

如附圖

[Jing]

瞭解

小弟再次測試，待會報告，謝謝。

[門神]

ok

等你

[Jing]

剛剛試驗的結果，VLAN1 的電腦已可進入 VLAN0 的 NAS 網站，感謝您的幫忙。

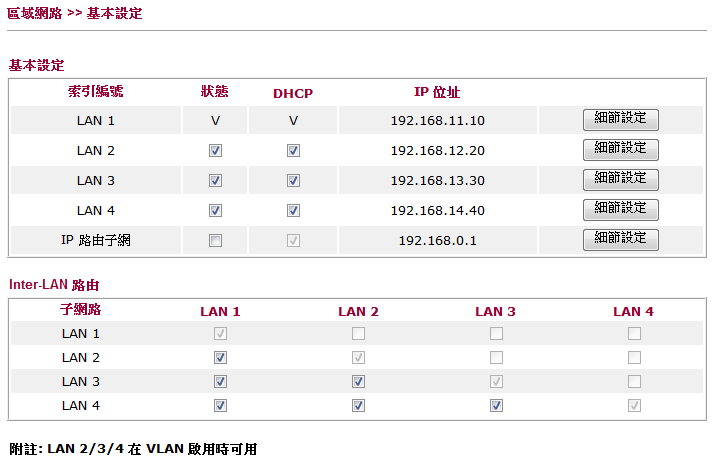

請問您目前的設定只有 Inter-LAN 路由這邊的勾選嗎?，能否請您大略簡介一下 Inter-LAN 路由的功用為何?，或是有相關文章可供參考?，我看手冊裡面似乎沒有提到相關的介紹?

另外，在小弟這樣的網路架構下，VLAN1 的電腦(12.xx)是否可能做到經由外部 IP 59.xx 之後來進入 VLAN0 的 NAS(11.xx) 網站?
