Smart Monitor in VM 經驗分享
發表於 : 週六 4月 10日, 2010年 5:28 pmSmart Monitor in VM
SmartMonitor(後簡稱SM)是Vigor免費提供給VigorPro和部份特定機種使用的網路流量和使用記錄軟體，早期1.0版時，功能較為陽春，系統也不算穩定，所以當時並沒有特別想用。後來推出2.1後，功能增加不少！剛好客戶有此需求但預算又有限，於是就試著導入此套系統。根據之前的經驗，WinPcap在Server 2003上不是很穩定，所以基本上XP還是最適合的系統。但是中小企業的預算通常有限，所以要客戶準備一台PC裝XP來跑SM實在是覺得有點浪費，所以才會試想把SM裝在VM裡。
小弟使用的VM是免費的VMware Server 2.0.2，大多是架在Server 2003 x64的系統中。如果設備是200B、2950和5500等有硬體Mirror Port的，那基本上只要一張網卡就能運作，但如果希望不影響側錄的效果或是實體主機的網路效能，那建議還是裝雙網路卡。如果用的是2820的話，因為它沒有專門的Mirror Port，所以使用上有一些限制，並且一定要雙網卡才能完成SM的架設！
實體主機IP設定如下，Realtek是Lan1，Intel是Lan2。
VMware Server網路設定如下，兩張網路都設定成Birdged模式。
設備：200B、2950、5500等有硬體Mirror Port的設備
單網卡：直接將網卡和Mirror Port串接。(這部份沒什麼特別要設定的，因此底下不說明)
雙網卡：Lan 1有Gateway，接其他Lan Port。Lan 2，無Gateway，接Mirror Port。
VM中的SM系統只需要設定一張網卡，對應實體網卡的Lan 2。
設備：2820等無硬體Mirror Port的設備。
雙網卡：網卡1有Gateway，接其他Lan 1~3。網卡2，無Gateway，接Lan 4。
VM中的SM系統需要設定兩張網卡。第一張對應實體網卡的Lan 1，有Gateway。第二張對應實體網卡的Lan 2，無Gateway。
Sm with 2820設定注意事項：
1、因為2820本身無專用的Mirror Port，所以需要在管理界面中指定那一個Lan Port為Mirror Port，那些Lan Port為Mirrored Port。請注意喔，設定為Mirror Port後，該Port就只能「收」，不能「發」！所以如果你的電腦只有一張網卡且接在Mirror Port的話，會發生底下的狀況：
A、內網可以通，也就是可以跟同網段的IP通訊。
B、沒辦法ping到Router。
C、如果有裝SM的話，會停在偵測路由器的畫面很久，因為它沒辦法跟Router認證！
D、沒辦法從Wan端透過Port Redirection連進來！
2、因為2820的Mirror Port的限制，所以如果要裝SM配合2820的話，就需要兩張網卡，一張用來接收Mirror Port的封包，一張用來跟2820通訊和驗證。
3、因為2820的Mirror Port沒辦法讓SM跟2820做驗證！所以在裝完SM且重開機後，不要直接進入SM的管理界面。這時候可以先把接Mirror Port的網卡停用，然後再登入SM的管理界面，這時候就不會停在偵測Router的畫面很久。請在System -> Setting的Interface指定用來抓封包的網卡(沒Gateway那張)，請然再把接Mirror Port的網卡啟用。
使用SM的幾點小經驗分享：
1、安裝好SM後，預設是開80 Port，建議把它改掉。請點選「開始 -> 程式集 -> Apache HTTP Server 2.0.54 -> Configure Apache Server -> Edit the Apache httpd.conf Configuration File」，找到下面這一行，把80改成你想要的數字。
2、不知是WinPcap的問題還是其他軟體衝突，裝了SM的XP很容易發生Explorer.exe錯誤！雖然不影響在背景執行的SM，但是看到系統有錯誤就會覺得不舒服！查了網路上的一些相關資料，試了一些方法後都沒有辦法能「根治」！最後突發奇想，既然Explorer.exe不會影響SM，那不如直接把explorer.exe關掉！因此我就在啟動中加入一行指令「ntsd -c q -pn explorer.exe」，這樣一開機就會自動關閉explorer.exe。就這樣，除了再也沒有錯誤訊息外，還可以防止一些對系統不熟的人來亂動。如果需要執行什麼程式或做什麼設定的話，只要按Ctrl + Alt + Delete叫出工作管理員，再透過新工作來執行程式或是再叫出Explorer.exe即可。
3、關於2820和SM的應用架構，可以參考居易提供的PDF技術文件，裡面有更多的應用架構。
http://www.draytek.com/.upload/pdffiles ... aa48d2.pdf
4、居易原廠的SM 2.0線上展示：
http://www.draytek.com/user/SupportLive ... .php?ID=57
底下是附件的圖檔，請略過。
SmartMonitor(後簡稱SM)是Vigor免費提供給VigorPro和部份特定機種使用的網路流量和使用記錄軟體，早期1.0版時，功能較為陽春，系統也不算穩定，所以當時並沒有特別想用。後來推出2.1後，功能增加不少！剛好客戶有此需求但預算又有限，於是就試著導入此套系統。根據之前的經驗，WinPcap在Server 2003上不是很穩定，所以基本上XP還是最適合的系統。但是中小企業的預算通常有限，所以要客戶準備一台PC裝XP來跑SM實在是覺得有點浪費，所以才會試想把SM裝在VM裡。
小弟使用的VM是免費的VMware Server 2.0.2，大多是架在Server 2003 x64的系統中。如果設備是200B、2950和5500等有硬體Mirror Port的，那基本上只要一張網卡就能運作，但如果希望不影響側錄的效果或是實體主機的網路效能，那建議還是裝雙網路卡。如果用的是2820的話，因為它沒有專門的Mirror Port，所以使用上有一些限制，並且一定要雙網卡才能完成SM的架設！
實體主機IP設定如下，Realtek是Lan1，Intel是Lan2。
- Host IP.jpg (39.06 KiB) 被瀏覽 8224 次
VMware Server網路設定如下，兩張網路都設定成Birdged模式。
- VM Net Mapping.jpg (61.63 KiB) 被瀏覽 8224 次
- VM Net Summary.jpg (51.91 KiB) 被瀏覽 8224 次

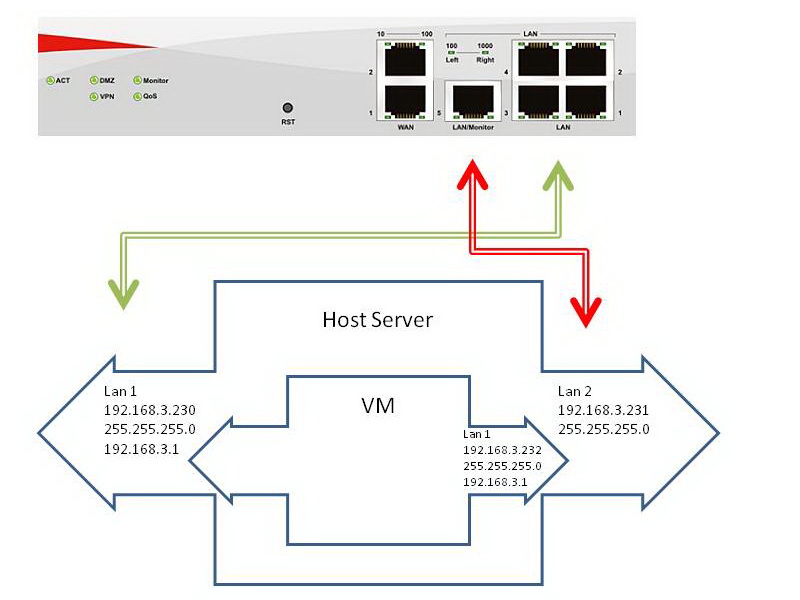

設備：200B、2950、5500等有硬體Mirror Port的設備
單網卡：直接將網卡和Mirror Port串接。(這部份沒什麼特別要設定的，因此底下不說明)
雙網卡：Lan 1有Gateway，接其他Lan Port。Lan 2，無Gateway，接Mirror Port。
VM中的SM系統只需要設定一張網卡，對應實體網卡的Lan 2。
- VM with 5500.jpg (101.89 KiB) 被瀏覽 8224 次

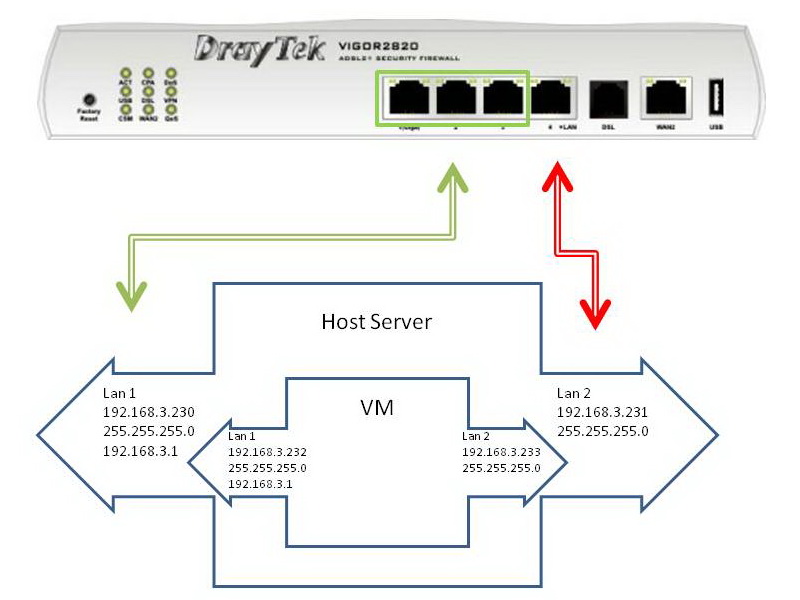

設備：2820等無硬體Mirror Port的設備。
雙網卡：網卡1有Gateway，接其他Lan 1~3。網卡2，無Gateway，接Lan 4。
VM中的SM系統需要設定兩張網卡。第一張對應實體網卡的Lan 1，有Gateway。第二張對應實體網卡的Lan 2，無Gateway。
- VM with 2820.jpg (92.05 KiB) 被瀏覽 8224 次
Sm with 2820設定注意事項：
1、因為2820本身無專用的Mirror Port，所以需要在管理界面中指定那一個Lan Port為Mirror Port，那些Lan Port為Mirrored Port。請注意喔，設定為Mirror Port後，該Port就只能「收」，不能「發」！所以如果你的電腦只有一張網卡且接在Mirror Port的話，會發生底下的狀況：
A、內網可以通，也就是可以跟同網段的IP通訊。
B、沒辦法ping到Router。
C、如果有裝SM的話，會停在偵測路由器的畫面很久，因為它沒辦法跟Router認證！
D、沒辦法從Wan端透過Port Redirection連進來！
- 2820 Mirror Port.jpg (115.7 KiB) 被瀏覽 8224 次
2、因為2820的Mirror Port的限制，所以如果要裝SM配合2820的話，就需要兩張網卡，一張用來接收Mirror Port的封包，一張用來跟2820通訊和驗證。
3、因為2820的Mirror Port沒辦法讓SM跟2820做驗證！所以在裝完SM且重開機後，不要直接進入SM的管理界面。這時候可以先把接Mirror Port的網卡停用，然後再登入SM的管理界面，這時候就不會停在偵測Router的畫面很久。請在System -> Setting的Interface指定用來抓封包的網卡(沒Gateway那張)，請然再把接Mirror Port的網卡啟用。
- SM Setting.jpg (74 KiB) 被瀏覽 8224 次
使用SM的幾點小經驗分享：
1、安裝好SM後，預設是開80 Port，建議把它改掉。請點選「開始 -> 程式集 -> Apache HTTP Server 2.0.54 -> Configure Apache Server -> Edit the Apache httpd.conf Configuration File」，找到下面這一行，把80改成你想要的數字。
- Apache Port.jpg (41.29 KiB) 被瀏覽 8224 次
2、不知是WinPcap的問題還是其他軟體衝突，裝了SM的XP很容易發生Explorer.exe錯誤！雖然不影響在背景執行的SM，但是看到系統有錯誤就會覺得不舒服！查了網路上的一些相關資料，試了一些方法後都沒有辦法能「根治」！最後突發奇想，既然Explorer.exe不會影響SM，那不如直接把explorer.exe關掉！因此我就在啟動中加入一行指令「ntsd -c q -pn explorer.exe」，這樣一開機就會自動關閉explorer.exe。就這樣，除了再也沒有錯誤訊息外，還可以防止一些對系統不熟的人來亂動。如果需要執行什麼程式或做什麼設定的話，只要按Ctrl + Alt + Delete叫出工作管理員，再透過新工作來執行程式或是再叫出Explorer.exe即可。
3、關於2820和SM的應用架構，可以參考居易提供的PDF技術文件，裡面有更多的應用架構。
http://www.draytek.com/.upload/pdffiles ... aa48d2.pdf
4、居易原廠的SM 2.0線上展示：
http://www.draytek.com/user/SupportLive ... .php?ID=57
底下是附件的圖檔，請略過。
